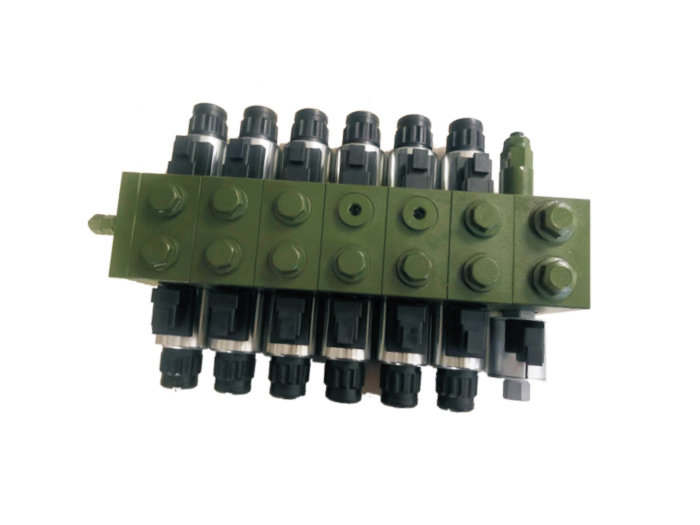

Elektromanyetik çok yollu vanalar için malzeme gereksinimleri nelerdir?

Elektromanyetik çok yollu vananın malzeme seçimi basınç direncini, aşınma direncini, korozyon direncini ve servis ömrünü doğrudan etkiler. Çalışma basıncı, ortam özellikleri ve çevre koşulları gibi faktörlerin kapsamlı bir şekilde değerlendirilmesini gerektirir.

Aşağıda temel malzeme seçimi gereklilikleri ve tipik uygulama çözümleri yer almaktadır:

I. Temel Bileşen Malzeme Gereksinimleri

1. Valf Gövde Malzemesi

Malzeme Türü | Özellikler | Uygulanabilir Senaryolar

Sfero Dökme Demir (QT500-7) | Yüksek mukavemet (gerilme mukavemeti ≥500MPa), iyi titreşim sönümleme, düşük maliyet | Orta ve düşük basınç sistemleri (≤35MPa), mühendislik makineleri

Dövme Çelik (42CrMo) | Ultra yüksek mukavemet (gerilme mukavemeti ≥1000MPa), yorulmaya karşı dayanıklı, ısıl işlem görmüş ve temperlenmiş | Yüksek basınçlı sistemler (42MPa), metalurji ekipmanları

Alüminyum Alaşımı (6061-T6) | Hafif (yoğunluk 2,7g/cm³), korozyona dayanıklı, ancak daha düşük basınca dayanıklılık (≤21MPa) | Havacılık, mobil ekipman

Paslanmaz Çelik (316L) | Asit ve alkali/deniz suyu korozyonuna dayanıklı, ancak maliyeti yüksek | Kimya endüstrisi, açık deniz platformları

Özel Tedavi:

İç duvar kaplaması: Ra≤0,4μm, akış direncini azaltır.

Kaplama takviyesi: Valf gövdesi boşluğu, parçacık erozyonuna dayanıklı bir WC-Co kaplama (sertlik HV1200) ile kaplanmıştır.

2. Valf Çekirdeği ve Kovanı

Malzeme Kombinasyonu | Avantajları | Teknik Parametreler

20CrMnTi Karbonlanmış ve Söndürülmüş Sert Krom Kaplama | Yüzey Sertliği HRC60-62, Aşınma Direnci | Kaplama Kalınlığı ≥0,03mm, Ömrü ≥1 milyon döngü

Paslanmaz Çelik (440C) PTFE Kaplama | Korozyona Dayanıklı ve Düşük Sürtünme Katsayısı (μ≤0,05) | Su-glikol ortamları için uygundur

Seramik (Al₂O₃/ZrO₂) | Aşınmaya Son Derece Dirençli, Yapışma Önleyici, Ancak Kırılgan | Yüksek basınçlı (≥60MPa) zorlu çalışma koşulları için kullanılır

Hassas Uyum:

Valf Çekirdeği ve Valf Deliği Boşluğu Kontrolü:

Sıradan Valf: 0,01~0,03mm

Yüksek Hassasiyetli Vana: ≤0,005mm (Sıcaklık kontrollü montaj gerektirir)

3. Mühürler

Malzeme | Sıcaklık Aralığı | Medya Direnci | Ömrü

Nitril Kauçuk (NBR) | -30°C~100°C Mineral yağ, su-yağ emülsiyonu: 500.000 devir

Flor kauçuk (FKM): -20°C~200°C, asitler ve alkaliler, sentetik ester yağlar: 1 milyon döngü

Poliüretan (PU): -40°C~80°, yüksek aşınma direnci, ancak hidrolize dayanıklı değil: 300.000 döngü

PTFE metal iskelet: -100°~260°, tüm hidrolik yağlar, son derece aşındırıcı ortamlar: 2 milyon döngü

II. Çalışma Koşullarına Göre Malzeme Seçimi Stratejisi

1. Yüksek Basınçlı, Ağır Hizmet Koşulları (örn. tünel açma makineleri)

Valf Gövdesi: 42CrMo dövme çelik (su verilmiş ve temperlenmiş HB280-320)

Valf Çekirdeği: 20CrMnTi karbonlanmış ve söndürülmüş lazer kaplı Stellite alaşımı

Conta: FKM PTFE kompozit conta

2. 3. Aşındırıcı Ortamlar (örn. Kimyasal Ekipman)

Vana Gövdesi: 316L Paslanmaz Çelik (Pasifleştirilmiş)

Valf Çekirdeği: 17-4PH Yağışla Sertleştirilmiş Paslanmaz Çelik

Sızdırmazlık: PTFE Tam Kapsülleme Yapısı

4. Düşük Sıcaklıklı Ortamlar (örn. Zemin Makinaları)

Valf Gövdesi: QT400-18L (Düşük Sıcaklık Sfero Döküm, -60°C Darbe Enerjisi ≥12J)

Sızdırmazlık: Silikon Kauçuk (MVQ) veya Hidrojenlenmiş Nitril Bütadien Kauçuk (HNBR)

5. Gıda/İlaç Ekipmanları

Vana Gövdesi: 304 Paslanmaz Çelik (Elektropolisajlı Ra≤0,2μm)

Sızdırmazlık: FDA Sertifikalı EPDM Kauçuk

III. Özel Fonksiyonel Malzemelerin Uygulanması

Antistatik Gereksinimler:

Kıvılcımların tozu tutuşturmasını önlemek için karbon fiber ilaveli valf göbeği (hacim direnci ≤10⁶Ω·cm).

Ağırlık Azaltma Tasarımı:

Titanyum alaşımlı (TC4) valf gövdesi, çelikle aynı dayanıklılığa sahiptir ancak %40 daha hafiftir.

Ultra uzun kullanım ömrü:

Valf göbeği, sürtünme katsayısı <0,02 olan elmas benzeri bir karbon (DLC) kaplama kullanır.

IV. Yaygın Malzeme Arızaları ve Karşı Önlemler

Arıza Modu | Sebep | Çözüm

Valf çekirdeği puanlaması | Boşluğa izinsiz giren sert parçacıklar | WC-Co kaplamalı valf kovanı çevrimiçi filtresiyle değiştirin

Mühür şişmesi | Yağ ve malzeme uyumsuzluğu | FKM veya PTFE malzemesiyle değiştirin

Valf gövdesi çatlıyor | Döküm kusurları veya basınç şoku | Dövme çelik valf gövdesi sonlu eleman stres optimizasyon tasarımını kullanın

V. Geleceğin Malzeme Trendleri

Akıllı malzemeler: Şekil hafızalı alaşımlı valf çekirdeği, sıcaklığa duyarlı akış düzenlemesi.

Nanokompozit malzemeler: Grafenle güçlendirilmiş valf gövdesi, mukavemeti %50 artırıldı.

3D yazdırma: Topoloji açısından optimize edilmiş yapı gradyan malzemeleri (örneğin, bakır-çelik kompozit soğutma kanalları).

Seçim önerisi: Maliyet (malzemeler toplam vana gövdesi maliyetinin %30~%50'sini oluşturur), çalışma koşulları ve bakım döngüsü gibi faktörler dikkate alınarak kapsamlı bir değerlendirme gereklidir. ISO 4400/DIN 24340 sertifikalı malzeme seçeneklerine öncelik verin.
